HZ-XHP
微机型中央信号屏
产品概述

HZ-XHP微机型中央信号屏是专为采集各种不同事故信号、预告信号、位置信号而设计的信号报警系统。采用微机控制为核心,按键操作,直观的人机界面,具有操作简单,智能管理,及远程控制等特点。系统可由光字牌装置、继电器装置、音响装置等组成,具有抗干扰能力强、操作便捷等特点。
      适用于发电厂、水电站、各类变电站、开闭所和其它使用信号集中管理的用户,可作为工业自动化和电气自动化和电气设备不正常运行状态、断路器事故跳闸等信号监测及报警。

系统特点
1)具备数字显示,上电自检及各类信号设置功能:
2)具备试验(试灯)、确认(接受)、消音、复归、信号记忆、追忆和清除功能,并自带功能按钮;
3)可区分事故信号、预告信号及位置信号;
4)光字牌颜色可选红色、黄绿色、琥珀色;
5)装置自带蜂鸣器,事故发长音、预告发短音、位置无声;
6)每一路信号可设置为脉冲型接点或开关型接点。设置为脉冲接点时具备报警保持功能,同时脉冲信号可设置延时报警时间。开关型接点信号报警不保持;
7)具备有人值守和无人值守转换功能;
8)具备扩大声音的外接音响或电铃、电笛控制输出接点;
9)具备遥信输出接点和本装置电源故障或电源消失输出接点;
10)内置标准RS485通讯接口、支持MODBUS通讯协议;
11)可现场设置报警路数,自动确认时间,通讯地址、波特率,接点类型,清除记忆信号、消音或开启,事故、预告和位置对应信号。
技术参数



项目

参数指标

工作电源

220VAC、220VDC、110VDC

功耗

≤50W

信号容量

12-64回路

输入信号

无源节点、有源接点

光子牌发光窗口尺寸

50×25(mm)、82×36(mm)

光子牌发光窗口颜色

红色、黄绿色、琥珀色

报警输出

光字牌闪光、蜂鸣器发声、音响发声

报警声音

蜂鸣器嘀声60dB、电子音响110dB

接点输出

5个继电器接点输出,分别对应电源消失、预告报警、事故报警、预告随动开出、事故随动开出。

接点容量

AC250V,3A纯阻性负载,DC220V,0.125A感性负载

功能设置

轻触按键设置,5位LED显示

绝缘强度

>10MΩ、2kVAC一分钟无闪络,无击穿

工作方式

连续长期运行

可闻噪音

≤50dB

使用环境
1)海拔高度:不超过2000m;
2)环境温度:-10℃~+40℃;
3)相对湿度:≤90%(25℃);
4)地震烈度:不超过8度;
5)设备限在室内工作,且通风良好;
6)室内应无腐蚀金属和破坏绝缘的有害气体;
7)安装垂直倾斜度:不超过5°;
8)微控制器抗噪声:1000V1μ5脉冲1分钟;
9)无强电磁场干扰与剧烈振动。
配置原则
1)系统配置

名称

型号

配置

功能说明

光字牌

HZ-GZP系列

必配

详见随机说明书

冲击继电器

HZ-CJJDQ系列

选配

详见随机说明书

延时继电器

HZ-YSJDQ系列

详见随机说明书

中间继电器

HZ-ZJJDQ系列

详见随机说明书

闪光继电器

HZ-SGJDQ系列

详见随机说明书

电子音响

HZ-DZYX系列

详见随机说明书

蜂鸣器

HZ-FMQ系列

详见随机说明书

电铃

HZ-DL系列

详见随机说明书

电笛

HZ-DD系列

详见随机说明书

配电单元



根据用户要求配置



柜体



根据用户要求配置


2)光字牌选择

名称

型号

规格

功能说明

备注

光字牌

HZ-GZP1L

1路

详见随机说明书

根据用户要求配置

HZ-GZP8L

8路

详见随机说明书

根据用户要求配置

HZ-GZP12L

12路

详见随机说明书

根据用户要求配置

HZ-GZP16L

16路

详见随机说明书

根据用户要求配置

HZ-GZP24L

24路

详见随机说明书

根据用户要求配置

HZ-GZP32L

32路

详见随机说明书

根据用户要求配置

HZ-GZP48L

48路

详见随机说明书

根据用户要求配置

HZ-GZP64L

64路

详见随机说明书

根据用户要求配置

3)继电器选择

名称

型号

规格

功能说明

备注

冲击继电器

HZ-CJJDQ系列

110/220V

详见随机说明书

根据用户要求配置

延时继电器

HZ-YSJDQ系列

110/220V

详见随机说明书

根据用户要求配置

中间继电器

HZ-ZJJDQ系列

110/220V

详见随机说明书

根据用户要求配置

闪光继电器

HZ-SGJDQ系列

110/220V

详见随机说明书

根据用户要求配置

4)发声器选择

名称

型号

规格

功能说明

备注

电子音响

HZ-DZYX系列

110/220V

详见随机说明书

根据用户要求配置

蜂鸣器

HZ-FMQ系列

110/220V

详见随机说明书

根据用户要求配置

电铃

HZ-DL系列

110/220V

详见随机说明书

根据用户要求配置

电笛

HZ-DD系列

110/220V

详见随机说明书

根据用户要求配置

5) 配电单元选择
名称 型号 规格 功能说明 备注
直流断路器 选配 选配 光字牌电源通断及过载、短路保护 根据用户要求配置
特需元器件 选配 选配 实现其它功能 根据用户要求配置
6)柜体选择
名称 型号 功能说明 备注
内嵌式柜体 2200x800x600 采用G 型材结构,国际标准色号RAL7035 工业灰,静电喷塑工艺,正面为内嵌式玻璃门,背面为内嵌式双开门,柜内配有照明灯,顶部温控自动排风。 高x 宽x 深(mm)
2260x800x600



外形尺寸
今期三码必中

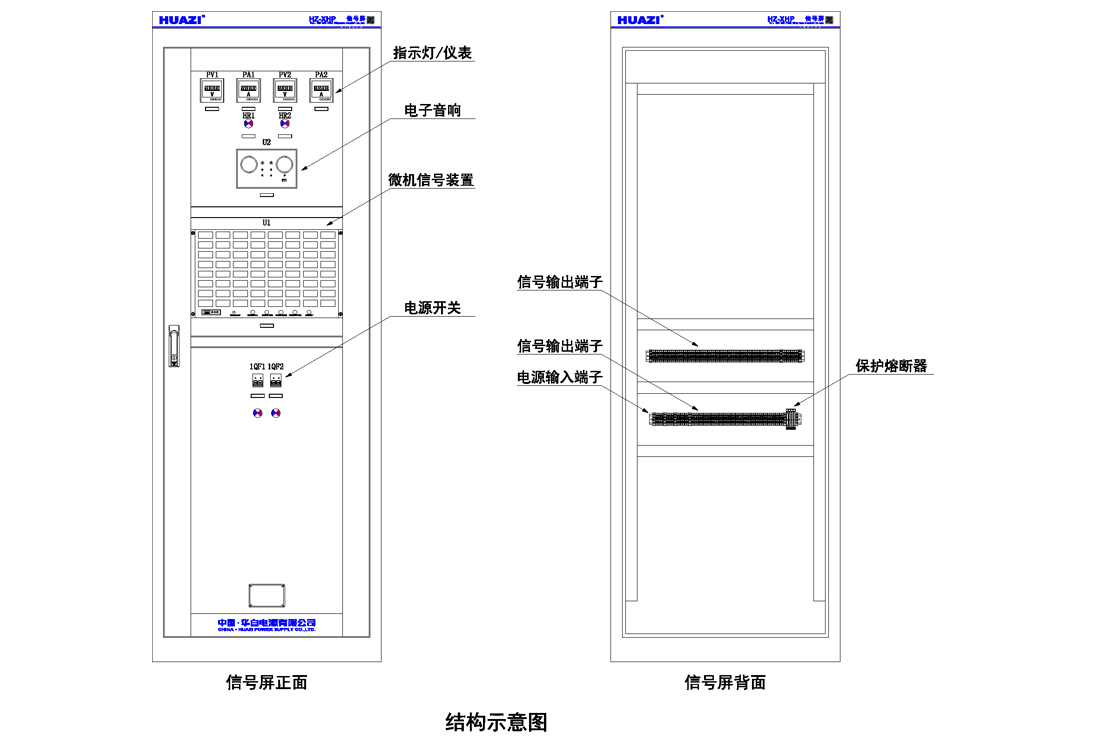

结构示意图
